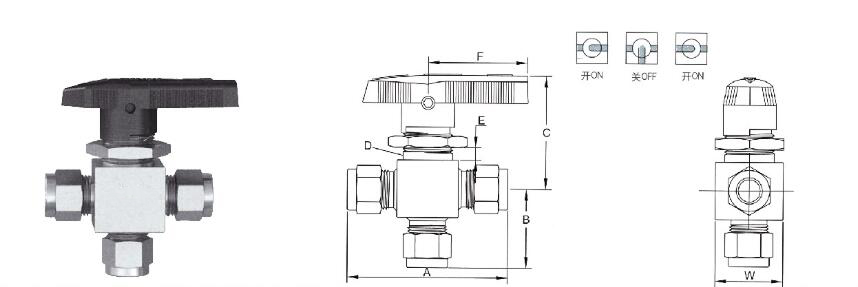

端接尺寸End | 孔径 | A | B | C | D | E | F | W | Cv | |||||||||
英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | |
1/8 | 3.17 | 0.09 | 2.4 | 2.0 | 51.0 | 1.01 | 25.5 | 1.36 | 34.5 | 0.59 | 15.1 | 1/4 | 6.4 | 1.26 | 32.0 | 0.58 | 14.7 | 0.15 |
3/16 | 4.76 | 0.13 | 3.2 | 2.21 | 56.0 | 1.10 | 28.0 | 1.36 | 34.5 | 0.59 | 15.1 | 1/4 | 6.4 | 1.26 | 32.0 | 0.58 | 14.7 | 0.35 |
1/4 | 6.35 | 0.19 | 4.8 | 2.38 | 60.0 | 1.20 | 30.0 | 1.47 | 37.3 | 0.78 | 19.8 | 1/4 | 6.4 | 1.26 | 32.0 | 0.78 | 19.8 | 0.90 |
3/8 | 9.52 | 0.28 | 7.1 | 2.88 | 73.0 | 1.45 | 36.0 | 2.07 | 52.5 | 1.13 | 28.7 | 3/8 | 9.7 | 1.50 | 38.1 | 1.12 | 28.5 | 2.00 |
1/2 | 12.7 | 0.41 | 10.3 | 3.48 | 88.5 | 1.74 | 44.2 | 2.44 | 62.0 | 1.50 | 38.1 | 3/8 | 9.7 | 2.36 | 60.0 | 1.50 | 38.0 | 4.60 |
0.12 | 3 | 0.09 | 2.4 | 2.00 | 51.0 | 1.01 | 25.5 | 1.36 | 34.5 | 0.59 | 15.1 | 1/4 | 6.4 | 1.26 | 32.0 | 0.58 | 14.7 | 0.15 |
0.24 | 6 | 0.19 | 4.8 | 2.38 | 60.0 | 1.20 | 30.0 | 1.47 | 37.3 | 0.59 | 15.1 | 3/16 | 4.8 | 1.26 | 32.0 | 0.78 | 19.8 | 0.90 |
0.31 | 8 | 0.19 | 4.8 | 2.46 | 62.5 | 1.23 | 31.2 | 1.47 | 37.3 | 0.78 | 19.8 | 3/16 | 4.8 | 1.50 | 38.1 | 0.78 | 19.8 | 0.90 |
0.39 | 10 | 0.28 | 7.1 | 2.88 | 73.0 | 0.45 | 36.5 | 2.07 | 52.5 | 1.13 | 28.7 | 3/8 | 9.7 | 1.70 | 43.0 | 1.12 | 28.5 | 2.00 |
0.47 | 12 | 0.41 | 10.3 | 3.48 | 88.5 | 1.74 | 44.2 | 2.44 | 62.0 | 1.50 | 38.1 | 3/8 | 9.7 | 2.36 | 60.0 | 1.50 | 38.0 | 4.60 |
