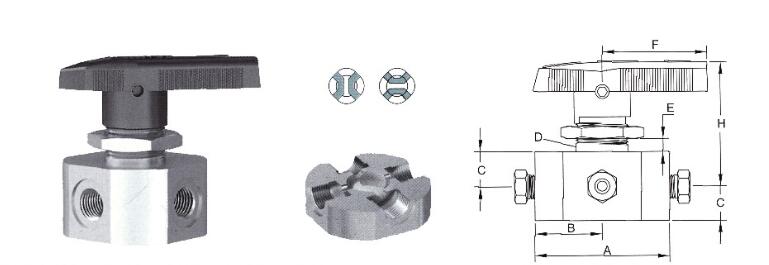

端接尺寸End | 孔径 | A | B | C | D | E | F | H | Cv | |||||||||
英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | |
1/8 | 3.17 | 0.06 | 1.57 | 1.95 | 49.5 | 0.98 | 24.8 | 0.88 | 22.4 | 0.75 | 19.2 | 1/4 | 6.4 | 1.50 | 38.0 | 1.70 | 43 | 0.08 |
1/4 | 6.35 | 0.13 | 3.2 | 2.65 | 68.0 | 1.34 | 34.0 | 1.10 | 28.0 | 1.26 | 32.0 | 3/8 | 9.7 | 2.36 | 60.0 | 2.43 | 62 | 0.35 |
0.08 | 2 | 0.06 | 1.57 | 1.95 | 49.5 | 0.98 | 24.8 | 0.88 | 22.4 | 0.75 | 19.2 | 1/4 | 6.4 | 1.50 | 38.0 | 1.50 | 43 | 0.08 |
0.12 | 3 | 0.06 | 1.57 | 1.95 | 49.5 | 0.98 | 24.8 | 0.88 | 22.4 | 0.75 | 19.2 | 1/4 | 6.4 | 1.50 | 38.0 | 1.50 | 43 | 0.08 |
0.16 | 4 | 0.09 | 2.4 | 2.20 | 56.0 | 1.10 | 28.0 | 1.10 | 28.0 | 1.10 | 28.0 | 3/8 | 9.7 | 1.70 | 43.0 | 1.70 | 51 | 0.15 |
0.24 | 6 | 0.13 | 3.2 | 2.65 | 68.0 | 1.34 | 34.0 | 1.10 | 28.0 | 1.26 | 32.0 | 3/8 | 9.7 | 2.36 | 60.0 | 2.36 | 62 | 0.35 |
NPT1/8 | 0.09 | 2.4 | 1.55 | 39.4 | 0.78 | 19.8 | 0.88 | 22.4 | 0.87 | 22.5 | 1/4 | 6.4 | 1.50 | 38.0 | 1.50 | 43 | 0.15 | |
NPT1/4 | 0.13 | 3.2 | 2.20 | 56.0 | 1.10 | 28.0 | 1.10 | 28.0 | 1.10 | 28.0 | 3/8 | 9.7 | 1.70 | 43.0 | 1.70 | 51 | 0.35 | |
NPT3/8 | 0.19 | 4.8 | 2.65 | 68.0 | 1.34 | 34.0 | 1.34 | 34.0 | 1.26 | 32.0 | 3/8 | 9.7 | 2.36 | 60.0 | 2.36 | 62 | 0.90 | |
NPT1/2 | 0.28 | 7.1 | 3.13 | 79.5 | 1.55 | 39.3 | 1.56 | 39.6 | 1.50 | 38.1 | 3/8 | 9.7 | 2.36 | 60.0 | 2.36 | 62 | 2.00 | |
