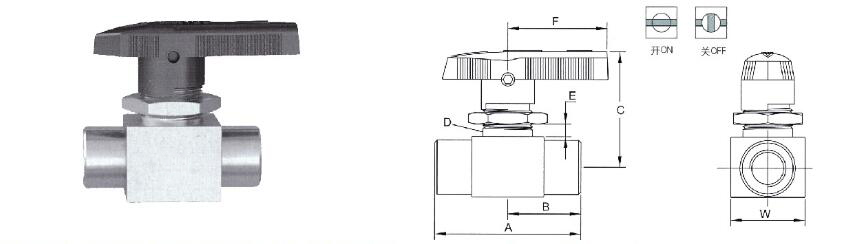

端接尺寸End | 孔径 | A | B | C | D | E | F | W | Cv | ||||||||
英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | 英寸（in） | 毫米（mm） | ||
NPT1/8 | 0.12 | 3.2 | 1.60 | 41 | 0.80 | 20.5 | 1.36 | 34.5 | 0.59 | 15.1 | 1/4 | 6.4 | 1.26 | 32 | 0.58 | 14.7 | 0.50 |
NPT1/4 | 0.19 | 4.8 | 2.00 | 52 | 1.02 | 26.0 | 1.47 | 37.3 | 0.59 | 15.1 | 1/4 | 6.4 | 1.26 | 32 | 0.78 | 19.8 | 0.90 |
NPT3/8 | 0.28 | 7.1 | 2.50 | 63 | 1.24 | 31.5 | 2.07 | 52.5 | 1.13 | 28.7 | 3/8 | 9.7 | 1.70 | 43 | 1.12 | 28.5 | 2.60 |
NPT1/2 | 0.40 | 10.3 | 3.10 | 79 | 1.56 | 39.5 | 2.44 | 62.0 | 1.50 | 38.1 | 3/8 | 9.7 | 2.36 | 60 | 1.50 | 38.1 | 6.30 |
NPT3/4 | 0.60 | 16.5 | 3.10 | 79 | 1.56 | 39.5 | 2.60 | 66.0 | 1.50 | 38.1 | 3/8 | 9.7 | 2.36 | 60 | 1.50 | 38.1 | 12.0 |
