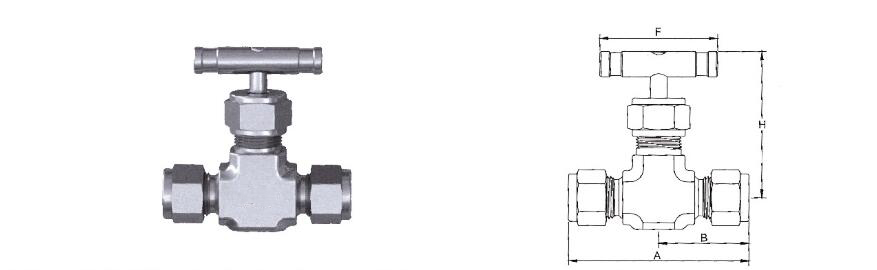

基本订货号 | 端接尺寸 | 孔径 | 流量第数 | A | B | H | F | ||||||
英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | ||
-JZTC1-SK-2 | 1/8 | 3.17 | 0.08 | 2 | 0.09 | 1.89 | 48 | 0.94 | 24 | 1.58 | 40.2 | 1.75 | 44.4 |
-JZTC1-SK-4 | 1/4 | 6.35 | 0.125 | 3.2 | 0.21 | 2.45 | 62.5 | 1.23 | 31.2 | 1.66 | 42.2 | 1.75 | 44.4 |
-JZTC1-SK-6 | 3/8 | 9.52 | 0.25 | 6.4 | 0.73 | 3.08 | 78.2 | 1.54 | 39.1 | 2.31 | 58.7 | 2.5 | 63.5 |
-JZTC1-SK-8 | 1/2 | 12.7 | 0.25 | 6.4 | 0.73 | 3.3 | 83.8 | 1.65 | 41.9 | 2.31 | 58.7 | 2.5 | 63.5 |
-JZTC1-SK-12 | 3/4 | 19.05 | 0.25 | 6.4 | 0.73 | 3.39 | 86 | 1.69 | 43 | 2.31 | 40.2 | 2.5 | 63.5 |
-JZTC1-SK-3mm | 0.118 | 3 | 0.08 | 2 | 0.09 | 1.89 | 48 | 0.94 | 24 | 1.58 | 42.2 | 1.75 | 44.4 |
-JZTC1-SK-6mm | 0.236 | 6 | 0.125 | 3.2 | 0.21 | 2.36 | 60 | 1.18 | 30 | 1.66 | 46.2 | 1.75 | 44.4 |
-JZTC1-SK-8mm | 0.315 | 8 | 0.125 | 3.2 | 0.21 | 2.46 | 62.5 | 1.23 | 31.2 | 1.82 | 58.7 | 1.75 | 44.4 |
-JZTC1-SK-10mm | 0.374 | 10 | 0.25 | 6.4 | 0.73 | 3.08 | 78.2 | 1.54 | 39.1 | 2.31 | 58.7 | 2.5 | 63.5 |
-JZTC1-SK-12mm | 0.472 | 12 | 0.25 | 6.4 | 0.73 | 3.3 | 83.8 | 1.65 | 41.9 | 2.31 | 58.7 | 2.5 | 63.5 |
-JZTC1-SK-14mm | 0.551 | 14 | 0.25 | 6.4 | 0.73 | 3.3 | 83.8 | 1.65 | 41.9 | 2.31 | 58.7 | 2.5 | 63.5 |
-JZTC1-SK-18mm | 0.709 | 18 | 0.25 | 6.4 | 0.73 | 3.39 | 86 | 1.69 | 43 | 2.31 | 58.7 | 2.5 | 63.5 |
